Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Konu Anlatımı 5.Sınıf, fen bilimleri dersinde sorumlu olduğunuz bir konu olduğundan bu konu anlatımını çok iyi bilmemiz gerekmektedir. Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Konu Anlatımı soruları daha kolay bir şekilde çözebilmeniz için size yardımcı olacak. Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Konu Anlatımını bu yazımızda anlatıyoruz. Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları ile ilgili bilmemiz gereken konu içeriğini şu şekilde sıralayabiliriz:
Devre Elemanlarının Sembolleri

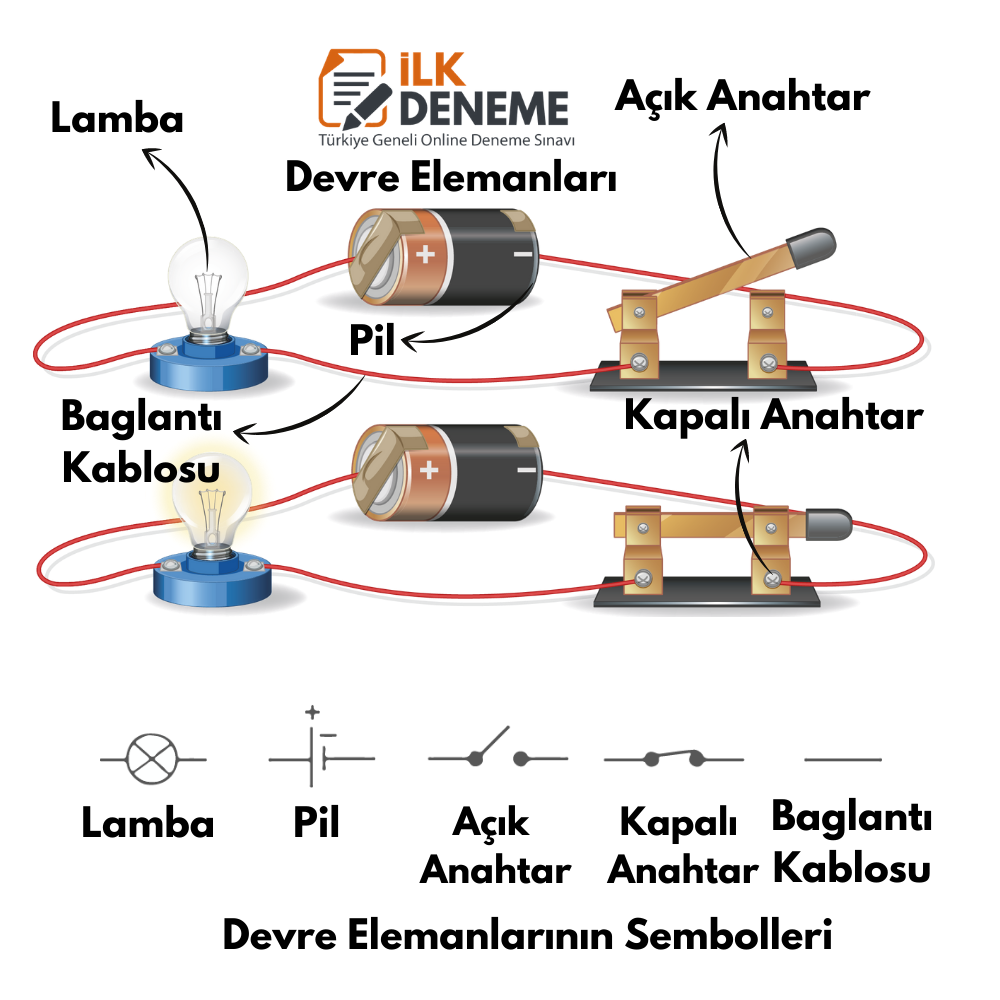

Bilim insanları, devre elemanlarının farklı şekillerde çizilmesini engellemek ve tüm dünyada ortak bir dil yaratabilmek için devre elemanlarını temsil eden semboller belirlemişlerdir. Bilim insanlarının lamba, pil, açık anahtar, kapalı anahtar ve bağlantı kablosu için belirlediği semboller aşağıdaki gibi çizilebilir.
Devre Şemaları

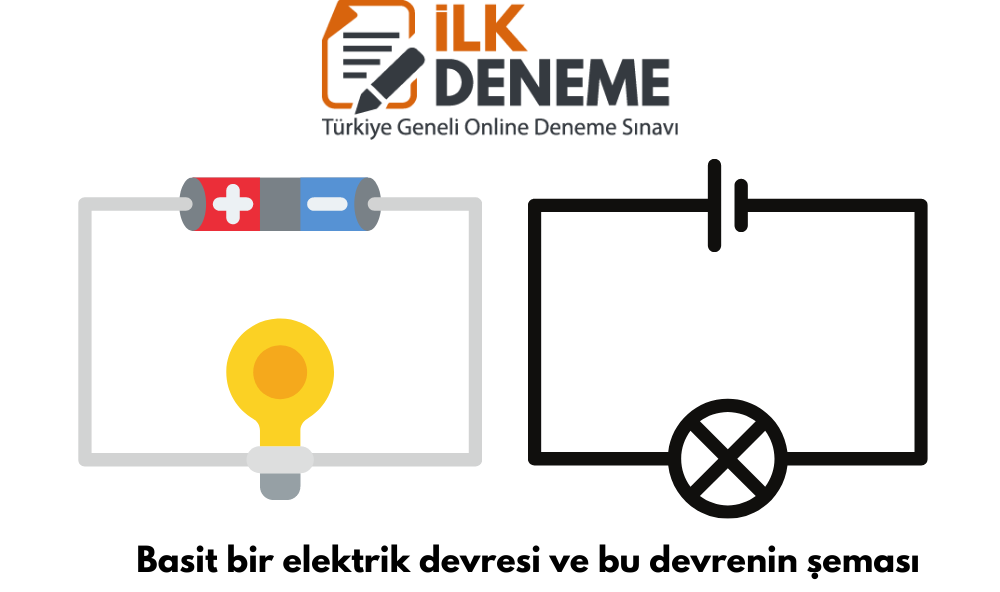

Pil, lamba, kapalı anahtar ve bağlantı kabloları kullanılarak çalışan basit bir elektrik devresi hazırlanabilir. Devre elemanlarına ait tüm dünyada ortak kullanılan semboller ile elektrik devresi kolaylıkla çizilebilir. Bu çizime devre şeması adı verilir.
